Фирме «Спектрофлэш» 25 лет

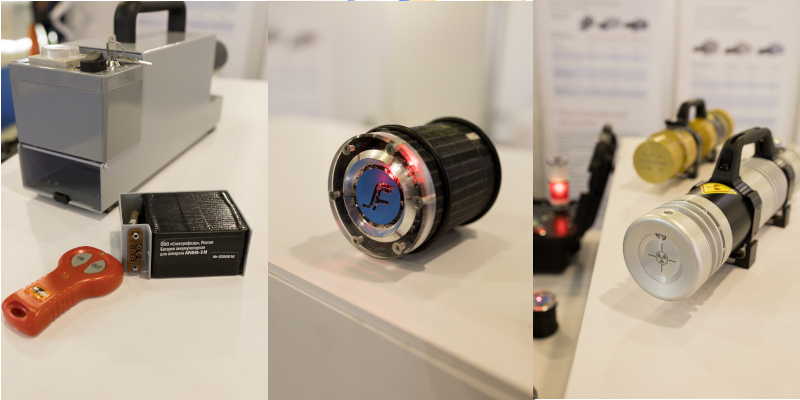

Фирма «Спектрофлэш» на протяжении 25 лет занимается разработкой и серийным выпуском портативных рентгеновских дефектоскопов, предназначенных для контроля качества различных металлоконструкций в труднодоступных местах. Наибольшая часть из них, получившая при создании название АРИНА, работает в импульсном режиме на принципе взрывной электронной эмиссии, содержит 6 моделей, отличающихся друг от друга напряжением на рентгеновской трубке и мощностью излучения. Данные аппараты выгодно отличаются от приборов постоянного потенциала малыми габаритами и весом, возможностью применения как панорамного, так и направленного просвечивания, возможностью питания от аккумуляторов и простотой в обслуживании и при производстве ремонтных работ.

В настоящее время в  ООО «Спектрофлэш» разработана усовершенствованная серия импульсных аппаратов под названием ПАМИР, содержащая 3 модели приборов, которые превосходят аппараты АРИНА по сроку службы и времени непрерывной работы.

ПАМИР-200

Наименьшими габаритами и наименьшей мощностью излучения в новой серии дефектоскопов обладает ПАМИР-200. В нем используется рентгеновская трубка ИМА2-150Д, в которой выходное окно совмещено с анодом трубки, что позволяет устанавливать излучатель вплотную к исследуемому объекту. Это обстоятельство успешно используется при проведении различного рода исследований в науке и технике.

ПАМИР-200 также применяется в дефектоскопии для просвечивания тонкостенных промышленных изделий – например, при сварке стальных труб небольших диаметров.

ПАМИР-250

Более мощным аппаратом, назначение которого-контроль качества сварных швов трубопроводов большинства диаметров в нестационарных условиях, является ПАМИР-250.

В этом аппарате используется хорошо известная рентгеновская трубка ИМА5-320Д, электродная система которой состоит из дискового катода с отверстием, в центре которого расположена анодная игла, выполненная из тугоплавкого материала. Данная конструкция обеспечивает четко очерченный фокус небольшого диаметра, так как он точно совпадает с диаметром заостренного анода. Корпус трубки ИМА5-320Д выполнен из стекла, припаянного катодному узлу, заканчивающегося куполообразным выходным окном.

ПАМИР-300

Третьим и последним прибором в серии является ПАМИР-300. Он обладает наибольшей мощностью излучения по сравнению с двумя описанными выше. Аппарат разрабатывался для контроля качества сварки трубопроводов больших диаметров. В нем используется металлокерамическая трубка ИРТП-240 или та же      ИМА5-320Д.

Единственным прибором в семействе АРИНА, который не имеет аналога в линейке ПАМИР, является аппарат АРИНА-1. Его рентгенографические характеристики аналогичны характеристикам ПАМИРА-200, но он снабжён встраиваемым аккумулятором. В ПАМИРЕ-200 аккумулятор подключается снаружи, но зато он может иметь любые габариты, любую форму, лишь бы его ёмкость была не ниже 4 А/ч, а напряжение 24 В.

Подробные характеристики дефектоскопов серии ПАМИР приведены в таблице № 1.

Модель ПАМИР-200 ПАМИР-250 ПАМИР-300
Рабочее напряжение, кВ 200 250 300
Доза на расстоянии 500 мм за 1,5 мин., мР 600 1200 1500
Фокусное пятно, мм 3 2,5 2,5
Максимальная просвечиваемая толщина по стали, мм 40 45 50
Напряжение питания, В ~230/=12 ~230/=24 ~230/=24
Вес излучателя, кг 5 7 8
Габариты излучателя, мм 405*116*205 437*111*225 460*150*220
Модель ПАМИР-200 ПАМИР-250 ПАМИР-300

Аппараты ПАМИР-250 и ПАМИР-300 могут устанавливаться на самоходную внутритрубную установку СИРЕНА-5.

Принцип работы установки СИРЕНА-5, её конструктивное исполнение, характеристики, область применения подробно изложены на странице технического описания.

Наряду с аппаратами ПАМИР фирма не прекращает выпуск хорошо известных дефектоскопов АРИНА, так как они и сегодня востребованы многими заказчиками. Характеристики этой серии представлены в таблице ниже.

Модель АРИНА-1 АРИНА-3 АРИНА-7 АРИНА-9
Рабочее напряжение, кВ 180 180 250 300
Доза на расстоянии 500 мм за 1,5 мин., мР 500 600 1000 1200
Фокусное пятно, мм 3 3 2,5 2,5
Максимальная просвечиваемая толщина по стали, мм 25 30 40 50
Напряжение питания, В - ~230/=24 ~230/=24 ~230/=24
Вес излучателя, кг 8,9 5,5 7,9 8,1
Габариты излучателя, мм 530*125*210 420*125*215 515*140*210 520*135*215
Модель АРИНА-1 АРИНА-3 АРИНА-7 АРИНА-9



Разрабатывая и производя импульсные рентгеновские аппараты специалисты ООО «Спектрофлэш» никогда не выпускали из виду рынок классических дефектоскопов с термокатодом рентгеновской трубки и постоянным анодным напряжением. В последние годы произошёл серьёзный прорыв в части создания мощных высокочастотных электронных компонентов. Появилась возможность создания малогабаритных высоковольтных источников напряжения, в результате которой возникли предпосылки для разработки современных рентгеновских дефектоскопов с постоянным напряжением на трубке, которые по своим габаритам и весу вплотную приблизились к импульсным аппаратам.

МАРТ-250, МАРТ-200

МАРТ-250, МАРТ-200

В ООО «Спектрофлэш» сегодня серийно выпускаются 2 малогабаритных термоэмиссионных аппарата – МАРТ-200 и МАРТ-250. В обеих моделях используется двухполярная схема питания рентгеновской трубки, работающая на частоте выше 100 кГц, и малогабаритная рентгеновская трубка 0,1БПМ27-250. В аппарате МАРТ-250 используется трубка 0,1БПМ с боковым выходом рентгеновского излучения в телесном угле порядка 50%, а в аппарате МАРТ-200 – с торцевым выходом излучения в угле 140°. Характеристики аппаратов серии МАРТ приведены в таблице № 2.

Модель МАРТ-200 МАРТ-250
Рабочее напряжение, кВ 105-200 130-250
Доза на расстоянии 500 мм за 1 мин., Р 3 5
Максимальная просвечиваемая толщина по стали, мм 40 50
Максимальная анодная мощность, Вт 100 200
Напряжение питания, В 220-230 220-230
Метод просвечивания 4) направленный / панорамный направленный
Вес излучателя, кг 6 9
Габариты излучателя, мм 430*100*160 580*140*190
Модель МАРТ-200 МАРТ-250

Если по принципу действия импульсные аппараты и аппараты постоянного потенциала совершенно различны, то по своим характеристикам они довольно близки, правда каждая серия имеет и свои преимущества, и свои недостатки.

Импульсные аппараты отличаются простотой конструкции, удобством при контроле сварных соединений в полевых условиях, а главное – низкой стоимостью. В то же время аппараты серии МАРТ обеспечивают лучшее качество рентгеновских снимков, имеют более острый фокус, больший ресурс рентгеновской трубки.

Выбор того или иного типа аппарата диктуется конкретными требованиями к качеству контроля в условиях заказчика и его финансовыми возможностями.
